221、222型機械密封是一種徑向雙端面釜用機械密封，它特別適應軸向尺寸受限的工作場合，221型是承受強腐蝕性介質，可用在搪玻璃反應釜等上；222型適應弱腐蝕性介質，常與不銹鋼等釜配套使用。
　　適用范圍：壓力（絕壓）1.33×10-5～1.0MPa，密封腔溫度≤80℃，轉速≤500r/min 。
　　221/CT、222/CT為在原型的基礎上下加調溫器，適用于-40～250℃的溫度范圍，高度增加100mm左右，其余尺寸不變。

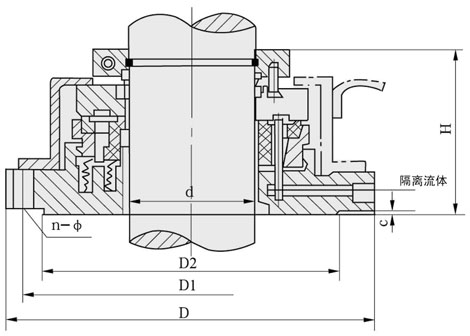

221型搪玻璃釜用機械密封

適用范圍
　　壓力：1.33×10-5MPa~表壓1.0MPa
　　溫度：密封腔內≤80℃，釜內-20~200℃
　　轉速：≤2m/s
　　使用工況：易燃、易爆、有毒、腐蝕性氣體
結構特點
　　安裝尺寸符合HG2057-91“搪玻璃攪拌容器用機械密封”及HG/T2052-91“搪玻璃設備傳動裝置”。
　　本產品為徑向雙端面、靜止型結構，由于密封腔內注入隔離流體（密封液），其壓力高于釜內介質壓力，從而阻止介質外漏。本結構在攪拌軸有較大擺動情況下仍然保證密封良好。適用于搪玻璃及各種耐腐蝕攪拌軸密封。



221B型搪玻璃釜用機械密封

適用范圍
　　壓力：1.33×10-5MPa~表壓1.6MPa
　　溫度：密封腔內≤80℃，釜內-20~300℃
　　轉速：≤2m/s
　　使用工況：易燃、易爆、有毒、腐蝕性氣體
結構特點
　　安裝尺寸符合HG21571-95“j攪拌傳動裝置-機械密封”2001~2008。
　　本產品為徑向雙端面、靜止型結構，由于密封腔內注入隔離流體（密封液），其壓力高于釜內介質壓力，從而阻止介質外漏。本結構在攪拌軸有較大擺動情況下仍然保證密封良好。
　　適用于搪玻璃及各種耐腐蝕攪拌軸密封。

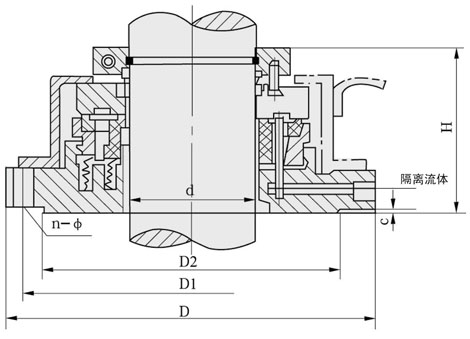

222型釜用機械密封安裝尺寸
