104型機械密封
適用范圍
密封腔壓力：P≤0～0.6MPa
密封腔溫度：t=-20℃～80(150)℃
線速度：Vg≤8m/s
 |
■單端面 ■非平衡型密封 ■橡膠波紋管 |

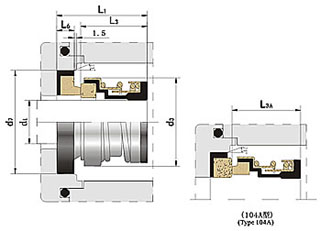

104 裝配尺寸 (mm)
| 規格\ 尺寸 | d1 (h6) |
d3 |
d7 (H8) |
L1 (±0.5) |
L3 | L3A | L6 |
| 104-12 | 12 | 22.5 | 24 | 20.0 | 14.4 | 15.0 | 4.0 |
| 104-14 | 14 | 25.0 | 26 | 25.0 | 18.0 | 19.0 | 5.0 |
| 104-15 | 15 | 27.0 | 28 | 25.0 | 18.0 | 19.0 | 5.0 |
| 104-16 | 16 | 27.0 | 28 | 25.0 | 18.0 | 19.0 | 5.0 |
| 104-17 | 17 | 30.5 | 34 | 25.0 | 18.0 | 19.0 | 5.0 |
| 104-18 | 18 | 30.5 | 34 | 25.0 | 18.0 | 19.0 | 5.0 |
| 104-19 | 19 | 33.0 | 36 | 25.0 | 18.0 | 19.0 | 5.0 |
| 104-20 | 20 | 33.0 | 36 | 25.0 | 18.0 | 19.0 | 5.0 |
| 104-22 | 22 | 36.5 | 38 | 25.5 | 18.5 | 19.5 | 5.0 |
| 104-25 | 25 | 40.0 | 41 | 37.0 | 28.0 | 29.0 | 7.0 |
| 104-30 | 30 | 46.0 | 46 | 37.0 | 28.0 | 29.0 | 7.0 |
| 104-35 | 35 | 51.0 | 51 | 37.0 | 28.0 | 29.0 | 7.0 |
| 104-40 | 40 | 57.0 | 60 | 40.0 | 29.5 | 30.5 | 8.5 |
| 104-45 | 45 | 64.5 | 65 | 40.0 | 29.5 | 31.0 | 8.5 |
| 104-50 | 50 | 71.0 | 70 | 45.0 | 33.5 | 9.5 | |
| 104-55 | 55 | 75.5 | 75 | 45.0 | 33.5 | 9.5 |
