TBG系列高速膜片聯軸器

聯軸器型號功率/轉速 (Kw/rpm) 公稱扭矩 (KNm) 峰值扭矩 (KNm) 最大許用轉速 (r/min) A (mm) B (mm) C(mm)max E(mm)? F (mm) L(mm) TBG6115 0.072 0.68 2.4 32000 146 98 70 110 75 260 TBG6135 0.16 1.52 3.3 28000 165 119 85 110

訂購熱線：0317-8309525

產品詳情

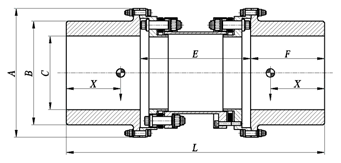

聯軸器型號	功率/轉速 (Kw/rpm)	公稱扭矩 (KNm)	峰值扭矩 (KNm)	最大許用轉速 (r/min)	A (mm)	B (mm)	C(mm)max	E(mm)	F (mm)	L(mm)
TBG6115	0.072	0.68	2.4	32000	146	98	70	110	75	260
TBG6135	0.16	1.52	3.3	28000	165	119	85	110	90	290
TBG6152	0.22	2.1	6.1	25000	187	140	100	120	105	330
TBG6175	0.39	3.7	10.8	23000	215	162	115	130	120	370
TBG6196	0.49	4.6	12.4	21000	238	182	130	160	140	440
TBG6210	0.54	5.15	14.2	20000	254	203	145	160	155	470
TBG6231	0.86	8.21	24.1	18000	273	217	155	160	165	490
TBG6247	1.28	12.22	32	17000	297	238	170	160	180	520
TBG6272	2.16	20.62	45	16000	324	259	185	175	195	565
TBG6300	2.9	27.69	52.9	14000	350	273	195	195	205	605
TBG6330	3.46	33	78	12000	394	308	220	220	230	680
TBG6360	4.13	39.44	101	10000	420	336	240	250	250	750
TBG8212	0.86	8.21	24.1	20000	254	203	145	160	155	470
TBG8233	1.28	12.22	32	18000	273	217	155	160	165	490
TBG8248	2.16	20.62	45	17000	297	238	170	160	180	520
TBG8274	2.9	27.69	52.9	16000	324	259	185	175	195	565
TBG8302	3.46	33	78	14000	350	273	195	195	205	605

TBG8333	4.13	39.44	101	12000	394	308	220	220	230	680
TBG8363	6.6	63	140	10000	420	336	240	250	250	750
TBG8396	8.5	81.11	197	9500	452	378	270	270	290	850
TBG8425	11	105	217	9000	487	406	290	290	310	910
TBG8457	14	133.7	320	8500	527	420	300	310	320	950
TBG8493	17	162.3	355	8000	563	455	325	320	340	1000
TBG8525	21	200.5	390	7500	617	476	340	335	360	1055
TBG8570	26	248.3	570	7000	648	490	350	355	370	1095
TBG8610	34	324.7	730	6000	688	546	390	370	410	1190
TBG0365	8.5	63	140	10000	420	336	240	250	250	750
TBG0400	11	81.11	197	9500	452	378	270	270	290	850
TBG0430	13	105	217	9000	487	406	290	290	310	910
TBG0460	16	133.7	320	8500	527	420	300	310	320	950
TBG0496	20	162.3	355	8000	563	455	325	320	340	1000
TBG0537	25	238.75	548	7500	617	476	340	350	360	1055
TBG0580	35	334.25	770	7000	648	490	350	370	370	1095
TBG0630	42	401.1	920	6000	688	546	390	400	410	1190

聯軸器型號	擰緊力矩(Nm)	總質量(Kg)	扭轉剛度KT(Nm/radxE+06)	轉動慣量(Kgm^2)	中間段每米長			角向不對中		軸向不對中
聯軸器型號	擰緊力矩(Nm)	總質量(Kg)	扭轉剛度KT(Nm/radxE+06)	轉動慣量(Kgm^2)	質量(Kg)	扭轉剛度ΔKT(Nm /radxE+06)	轉動慣量(Kgm^2)	最大θmax (deg)	角向剛度(Nm/radxE+03)	最大	軸向力（N）
TBG6115	45	11.22	0.0053	0.021	4.7	0.00389	0.00612	0.375	110.3	2	902
TBG6135	45	16.1	0.0796	0.052	6.0	0.099	0.013	0.375	119.5	2.3	1056
TBG6152	45	25.64	1.453	0.094	6.9	0.158	0.021	0.375	155.7	2.4	1368
TBG6175	85	38.6	2.452	0.18	10.4	0.289	0.035	0.375	168.2	2.6	2100
TBG6196	160	53.6	3.252	0.34	11.8	0.455	0.047	0.375	205.3	2.8	2306
TBG6210	160	73.6	4.210	0.58	13.5	0.702	0.085	0.375	213.6	3.0	3256
TBG6231	160	94.5	5.103	0.85	15.1	0.836	0.129	0.375	401.9	3.1	3654
TBG6247	160	113.8	8.256	1.14	22.6	1.536	0.172	0.375	447.2	3.3	3946
TBG6272	280	140.5	9.426	1.56	26.5	2.03	0.216	0.375	535.2	3.5	4653
TBG6300	280	162.6	10.257	2.25	39.5	2.76	0.444	0.375	592.3	3.6	5621
TBG6330	340	215.3	14.795	4.52	47.3	5.422	0.522	0.375	667.2	3.8	7624
TBG6360	540	296.5	30.526	7.15	53.2	7.032	0.755	0.375	720.3	4	9678
TBG8212	160	73.6	4.252	0.61	13.5	0.702	0.085	0.25	704.5	2	1458
TBG8233	160	94.5	5.15	0.87	15.1	0.836	0.129	0.25	1130	2.2	3542
TBG8248	160	113.8	8.33	1.16	22.6	1.536	0.172	0.25	1469	2.4	4216
TBG8274	280	140.5	9.52	1.66	26.5	2.03	0.216	0.25	1635	2.6	4568
TBG8302	280	162.6	10.35	2.32	39.5	2.76	0.444	0.25	1989	2.8	6542
TBG8333	340	215.3	14.94	4.62	46.3	5.422	0.522	0.25	2653	3.0	9326

TBG8363	540	296.5	30.82	7.21	51.2	7.032	0.755	0.25	3456	3.3	12681
TBG8396	540	365.5	46.321	10.56	56.1	8.865	0.923	0.25	7864	3.4	13653
TBG8425	800	453.2	61.523	15.32	71.5	14.65	1.101	0.25	6859	3.6	15782
TBG8457	800	630.5	70.142	23.54	87.3	16.83	1.522	0.25	6971	3.8	16524
TBG8493	800	668.5	75.635	42.35	94.6	21.32	2.11	0.25	7865	4.0	18936
TBG8525	1200	775.2	103.56	52.65	105.3	25.66	2.56	0.25	8654	4.2	19856
TBG8570	1200	935.3	129.263	66.53	136	40.37	4.03	0.25	8475	4.6	20541
TBG8610	1800	1365.2	146.32	78.32	147	50.8	5.07	0.25	9246	5	21456
TBG0365	540	301.2	45.32	7.35	51.2	7.032	0.755	0.165	7756	2.8	7652
TBG0400	540	369.1	60.25	10.68	56.1	8.865	0.923	0.165	12589	3.0	9862
TBG0430	800	457.3	71.235	15.68	71.5	14.65	1.101	0.165	21870	3.2	10635
TBG0460	800	636.8	80.253	23.86	87.3	16.83	1.522	0.165	24254	3.6	14963
TBG0496	800	675.1	105.41	42.65	94.6	21.32	2.11	0.165	26587	3.8	16985
TBG0537	1200	782.9	130.21	52.54	105.3	25.66	2.56	0.165	28954	4.0	18635
TBG0580	1200	872.9	148.12	66.86	136	40.37	4.03	0.165	33000	4.6	19886
TBG0630	1800	1378.2	183.26	80.32	147	50.8	5.07	0.165	34251	5.2	23687

◆聯軸器尺寸C、L、E、F是根據使用性能推薦的標準值，可按用戶要求設計。其它尺寸的L值，其扭轉剛度、轉動慣量等應另算；
◆徑向不對中數值是角向不對中和中間節長度的函數，可近似按正切函數推倒；
◆扭轉剛度是按表中結構尺寸得出的(已計入軸的配合段)，當用戶有特殊需要時可通過調整中間段長度E或有關尺寸而獲得。若僅中間段長度E有變化，扭轉剛度可由下式計算出：式中: K-所需扭轉剛度 -表上的扭轉剛度 -中間段每米扭轉剛度量 -尺寸E的變化值
◆對于有熱膨脹的機組，安裝時應考慮冷態預拉伸量，使撓性元件工作在較小的變形區間，提高使用壽命；其它系列高速膜片聯軸器根據客戶需要我們又將現有的型式進行了拓展來滿足客戶的需求，下面是結構簡圖：

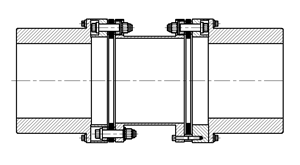

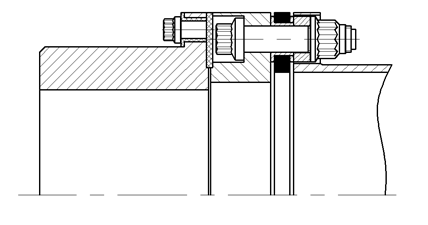

設計軸頭端面設計尺寸較小時，我們一般采用TBS型聯軸器，但是如果單膜片聯軸器滿足不了設計需要時我們應該采用TBM型聯軸器。TBM型聯軸器有雙膜片結構，能夠同時具有TBL型聯軸器的吸收能力。

TBM型 TBS型

設計轉速小于3000rpm，TBL軸頭包容能力較小時可以選用TBP型聯軸器。設計轉速大于3000rpm，TBL軸頭包容能力較小時可以選用TBF型聯軸器。TBF型聯軸器采用了止口配合，有很好的同軸度，能夠適應高轉速。
