LJJ型徑向彈性柱銷聯軸器

LJJ型接中間軸徑向彈性柱銷聯軸器基本參數和主要尺寸（JB/T7849-95）/mm 型號 公稱轉 矩Tn/ Nm 許用轉 速[n]/ rmin-1 軸孔直徑 d1、d2 軸孔長度 D1 D2 d3 S B1 轉動慣量I/ kgm2 質量 m/kg Y型 J1型 L L

訂購熱線：0317-8309525

產品詳情

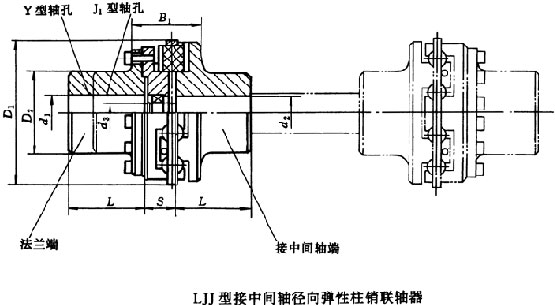

LJJ型接中間軸徑向彈性柱銷聯軸器基本參數和主要尺寸（JB/T7849-95）/mm

型號	公稱轉 矩Tn/ N·m	許用轉 速[n]/ r·min-1	軸孔直徑 d1、d2	軸孔長度		D1	D2	d3	S	B1	轉動慣量I/ kg·m2	質量 m/kg
				Y型	J1型
				L
LJJ1	1250	5000	25、28	62	44	150	75	25	44	98	0.03	13.5
			30、32、35、38	82	60
			40、42、45、48	112	84
LJJ2	2000	4400	30、32、35、38	82	60	178	85			102	0.058	21
			40、42、45、48、50、55、56	112	84
LJJ3	3156	4000	30、32、35、38	82	60	200	100		50	111	0.1	26
			40、42、45、48、50、55、56	112	84
			60、63、65	142	107
LJJ4	4500	3500	30、32、35、38	82	60	224	120			115	0.186	35
			40、42、45、48、50、55、56	112	84
			60、63、65、70、71、75	142	107
LJJ5	6300	3000	40、42、45、48、50、55、56	112	84	265	140	35	58	132	0.38	58
			60、63、65、70、71、75	142	107
			80、85、90、95	172	132
LJJ6	12500	2600	50、55、56	112	84	320	170		59	136	0.95	89
			60、63、65、70、71、75	142	107
			80、85、90、95	172	132
			100、110	212	167
LJJ7	20000	2500	60、63、65、70、71、75	142	107	380	190		66	154	2.11	140
			80、85、90、95	172	132
			100、110、120	212	167
LJJ8	31500	2300	70、71、75	142	107	420	220		69	162	3.46	188
			80、85、90、95	172	132
			100、110、120、125	212	167
			130、140	252	202
LJJ9	45000	2100	80、85、90、95	172	132	470	250	70	69	168	6	264
			100、110、120、125	212	167
			130、140、150	252	202
			160	302	242
LJJ10	63000	1900	90、95	172	132	530	280		81	193	11	365
			100、110、120、125	212	167
			130、140、150	252	202
			160、170、180	302	242
LJJ11	80000	1800	90、95	172	132	580					15	432
			100、110、120、125	212	167
			130、140、150	252	202
			160、170、180	302	242
LJJ12	100000	1700	110、120、125	212	167	630	310		86	197	22	545
			130、140、150	252	202
			160、170、180	302	242
			190、200	352	202
LJJ13	125000	1600	110、120、125	212	167	680	340		98	226	32	647
			130、140、150	252	202
			160、170、180	302	242
			190、200、220	352	282
LJJ14	160000	1500	130、140、150	252	202	740	370	125	100	232	47	891
			160、170、180	302	242
			190、200、220	352	282
			240	410	330
LJJ15	250000	1400	150	252	202	840	400		102	236	80	1177
			160、170、180	302	242
			190、200、220	352	282
			240、250、260	410	330
LJJ16	355000	1200	160、170、180	302	242	940			104	247	128	1449
			190、200、220	352	282
			240、250、260	410	330
