LK型彈性塊聯軸器

彈性塊聯軸器是以橡膠為彈性元件材料，無扭轉傳動間隙，易于現場調節剛度的彈性聯軸器，具有補償兩軸相對偏移以及減振、緩沖性能，節能，無噪聲，不用潤滑，更換彈性件（易損

訂購熱線：0317-8309525

產品詳情

彈性塊聯軸器是以橡膠為彈性元件材料，無扭轉傳動間隙，易于現場調節剛度的彈性聯軸器，具有補償兩軸相對偏移以及減振、緩沖性能，節能，無噪聲，不用潤滑，更換彈性件（易損件）時主機半聯軸器用作軸線移動（對于重型機械設備此特點尤為重要），安裝維護簡便，使用壽命較長，根據需要通過改變橡膠配方（主要改變硬度）可以調整聯軸器的扭轉剛度。適用于聯接兩同軸線大中功率、振動沖擊較大的軸系傳動，例如冶金機械、礦山機械等。原來的標準（ZBJ19029-90）存在外徑尺寸大、質量大等缺點，改進后的新標準（JB/T9148-99代替ZBJ19029-90）新結構不僅保留了減振、緩沖性能好的特點，而且縮小了外徑尺寸，減輕了質量和轉動慣量，提高了許用轉速，經過幾年的工業應用，優點十分明顯，已成原結構的更新?lián)Q代產品。新標準許用轉速平均提高28%，最大外徑平均縮小36%，轉動慣量平均減小70%，質量平均減輕57%。

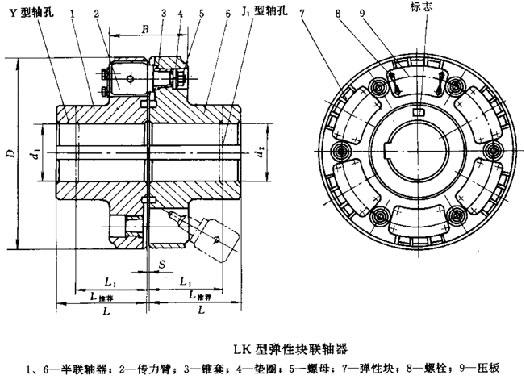

LK型彈性塊聯軸器基本參數和主要尺寸（JB/T9148-99）/mm

型號	公稱轉 矩Tn/ N·m	許用轉 速[n]/ r·min-1	軸孔直徑 d1、d2	軸孔長度			D	B	S	質量 m/kg	轉動慣量I/ kg·m2
				Y型	J1型	L推薦
				L	L1
LK1	10000	1950	85、90、95	172	132	150	370	190	5	125	4
			100、110、120	212	167
LK2	16000	1750	95	172	132	170	415	208		200	5.2
			100、110、120、125	212	167
			130	252	202
LK3	25000	1600	110、120、125	212	167	185	450	225		265	6.3
			130、140、150	252	202
LK4	40000	1400	130、140、150			210	520	260		338	21.5
			160、170、180	302	242
LK5	63000	1200	160、170、180			230	600	275	6	580	26.6
			190、200、220	352	282
LK6	100000	1170	190、200、220			260	620	285		625	29.3
			240、250、260	410	330
LK7	125000	1080	220	352	282	280	670	295		780	55
			240、250、260	410	330
			280	470	380
LK8	160000	990	240、250、260	410	330	300	730	305		880	80
			280、300、320	470	380
LK9	200000	950	260	410	330	320	760	315		1075	100
			280、300、320	470	380
			340	550	450
LK10	250000	920	280、300、320	470	380	345	790	345	7	1270	120
			340、360	550	450
LK11	315000	820	300、320	470	380	360	850	380		1545	192
			340、360、380	550	450
LK12	400000	790	320	470	380	380	910	420		1820	255
			340、360、380	550	450
			400	650	540
LK13	500000	750	360、380	550	450	400	960	460	8	2245	332
			400、420、440	650	540
LK14	630000	690	400、420、440、450、460、480			450	1050	505		2670	520
LK15	900000	600	440、450、460、480、500			500	1200	550	10	4401	708
			530	800	680
LK16	1250000	535	460、480、500	650	540	520	1350	570		4870	1248
			530、560	800	680
LK17	1600000	480	530、560、600、630			600	1500	650	12	5900	1930
LK18	2000000	450	560、600、630			650	1600	730		7000	2650
			670	900	780
LK19	2500000	420	630	800	680	680	1700	780		8850	4080
			670、710、750	900	780
LK20	3150000	380	710、750			750	1900	820		12060	5500
			800、850	1000	880

注：1.質量、轉動慣量是近似值。

2.瞬時最大轉矩不得超過公稱轉矩Tn的1.5倍。

LK型、LKA型許用補償量

許用補償量	型號
許用補償量	LK1～LK4 LKA1	LK5～LK15 LKA2～LKA11	LK16～LK18 LKA12～LKA14	LK19～LK20 LKA15～LKA20
軸向△x/mm	±1.5	±2	±2.5	±3
徑向△y/mm	0.5	0.8		1
角向△α	0°30′		0°15′
