TARM系列膜盤聯軸器

★高速低扭矩膜盤聯軸器，重量更輕，附加彎矩更小，高轉速動態性能更好； ★中間膜盤組件整體組裝出廠，安裝方便，動平衡特性高，是各流程動力設備的首選； ★角向補償0.25，可
訂購熱線：0317-8309525
★高速低扭矩膜盤聯軸器，重量更輕，附加彎矩更小，高轉速動態性能更好；
★中間膜盤組件整體組裝出廠，安裝方便，動平衡特性高，是各流程動力設備的首選；
★角向補償0.25°，可滿足一般設備的要求；驅動螺栓采用高強度合金鋼，頭部采用12角頭法蘭面螺栓，螺栓強度和壽命高。
★設有調整墊片，方便現場安裝和調節距離。

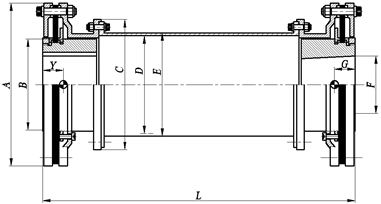

主要尺寸和性能技術數據表
型號 公稱扭矩 (kNm) 峰值扭矩 (kNm) 最大許用轉速 A   (mm) B   (mm) C   (mm) D   (mm) E   (mm) F   (mm) L 標準值
TARM150 5.2 7.52 32000 150 82 127 88 93 57 580
TARM180 8.8 13.11 25000 180 97 150 112 117 63 610
TARM230 18.8 28.6 20000 230 122 175 130 136 82 640
TARM280 32.3 48.9 18000 280 152 227 172 180 100 700
TARM330 60.2 88.7 15000 330 185 277 203 214 115 720
TARM380 85.5 127.61 12000 380 206 306 232 245 140 760
TARM430 136.3 204.6 10000 430 248 350 270 285 165 860
TARM560 435.4 1018.2 6000 560 340 505 304.8 340 228 600

型號 擰緊力矩(Nm) 總質量 (Kg) 扭轉剛度KT 轉動慣量 (Kgm^2) 中間節每米長 角向不對中 軸向不對中
質量 (Kg) 扭轉剛度 ΔKT(Nm /radxE+06) 轉動慣量 (Kgm^2) 最大 θmax (deg) 角向剛度Kθ   最大 軸向力 （N）
TARM150 15 12.36 0.17 0.018 5.3 115.82 0.0115 0.25o 0.62 1.35 426.1
TARM180 30 18.7 0.32 0.038 7.2 213.32 0.023 0.25o 1.51 2 813.7
TARM230 45 36.04 0.73 0.113 12.8 532.25 0.058 0.25o 3.11 2.5 1398.2
TARM280 120 62.4 1.64 0.303 18.5 1456.11 0.138 0.25o 8.35 3 2336.3
TARM330 120 104.1 3.17 0.705 30.2 3273.3 0.325 0.25o 13.34 3.5 3249.5
TARM380 160 143.8 5.21 1.289 39.5 5866.7 0.514 0.25o 17.12 3.5 3997.8
TARM430 160 226.9 8.09 1.536 55.35 10265.2 1.039 0.25o 28.79 3.5 6492.5
TARM560 220 589.2 26.9 11.45 143.2 37652.9 3.63 0.25o 66.3 3.5 11245.4

◆聯軸器長度L是根據使用性能推薦的標準值，可按用戶要求設計。其它尺寸的L值，其扭轉剛度、轉動慣量等應另算；
◆徑向不對中數值是角向不對中和中間節長度的函數，可近似按正切函數推倒；
◆對于有熱膨脹的機組，安裝時應考慮冷態預拉伸量，使撓性元件工作在較小的變形區間，提高使用壽命；
◆有任何疑問和其它需求，歡迎向天碩銷售工程師咨詢。
